當我們?cè)诮M建局域網的時候,而網線當我們來說就是必不可少的東西啦,不過網線水晶頭時常會出現損壞的情況,那么當網線水晶頭出現損壞時該怎么解決呢?下面,就讓小編來給大家介紹一下連接網線水晶頭的方法吧。
小伙伴你們知道網線水晶頭怎么連接嗎?可能大部分的人都還不太清楚吧,不知道的話,那么趕緊往這邊看看,因?yàn)樾【幬以缫褳榇蠹覝?zhǔn)備好了連接網線水晶頭的方法。
網線水晶頭接法詳細步驟:
網線水晶頭接法步驟一、工具準備

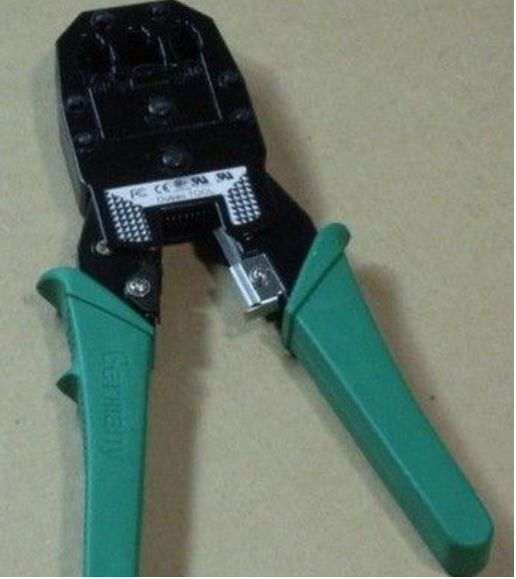

1、具有8P槽的壓線鉗一個。
如何連接網線水晶頭圖詳解-1

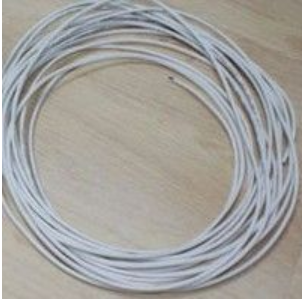

2、五類網線,也就是現在最常用的網線若干米。
網線接法圖解圖詳解-2

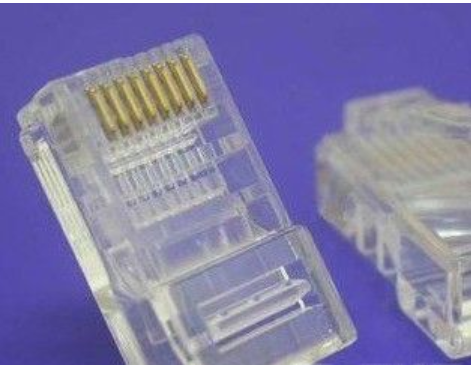

3、RJ-45插頭,也就是所謂的水晶頭若干。
水晶頭圖詳解-3
PS:理論上水晶頭只需要2個,以防萬一,多備一些。
網線水晶頭接法步驟二、了解網線標準線序

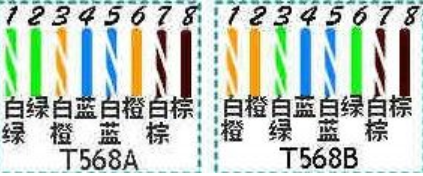

網線接法圖解圖詳解-4
標準568A:1綠白,2綠,3橙白,4藍,5藍白,6橙,7棕白,8棕
標準586B:1橙白,2橙,3綠白,4藍,5藍白,6綠,7棕白,8棕
上網只用到1 2 3 6 1.2下傳3.6上傳,電話用4.5 7.8是做為電源用,有些設備要,國際標準。
網線水晶頭接法步驟三、直通線和交叉線接法。
直通線:兩頭都是568B標準。用于連接:
PC(電腦)—————————— HUB(集線器)
PC(電腦)—————————— SWITCH(交換機)
PC(電腦)—————————— ROUTER(路由器)
HUB(集線器)———————— HUB(集線器)的級連口
SWITCH(交換機)—————— HUB(集線器)的級連口
SWITCH(交換機)—————— SWITCH(交換機)級連口
SWITCH(交換機)—————— ROUTER(路由器)
交叉線:一頭是568A,另一頭是568B。用來連接
PC(電腦)——————————PC(電腦)
HUB(集線器)————————HUB(集線器)
SWITCH(交換機)——————SWITCH(交換機)
ROUTER(路由器)——————ROUTER(路由器)
補充一下,配置網絡設備要用反轉線。
簡單的說!直通線就是兩端線序相同的線,用于不同設備之間互連,交叉線就是兩端線序不同的線,用于同種設備之間互連。
網線水晶頭接法步驟四、實際網線水晶頭制作步驟:
步驟1、用壓線鉗將網線的膠皮剪掉長約2cm即可。

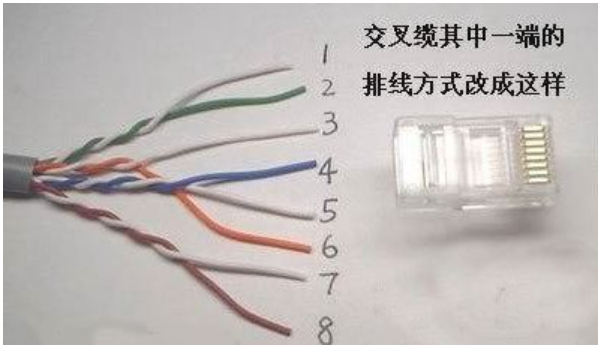

步驟2、按照上面說的標準線序把網線排列好,可能情況如下圖:
網線圖詳解-5
步驟3、把8股線末端剪齊。

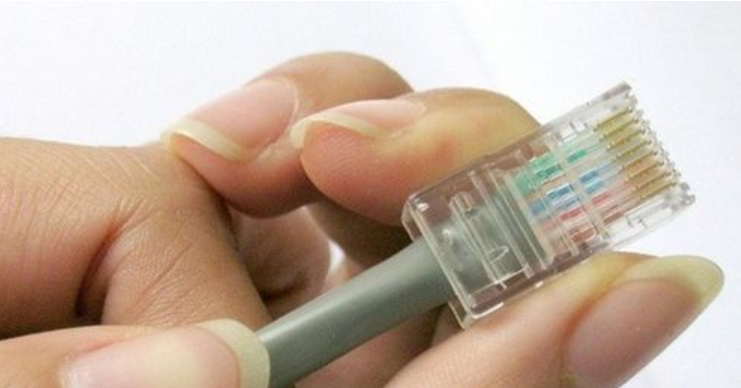

步驟4、將水晶頭有塑料彈簧片的一端向下,有金屬針腳的一端向上,把整齊的8股線插入水晶頭,并使其緊緊的頂在頂端。
步驟5、把水晶頭插入8P的槽內,用力的握緊壓線鉗即可!
如何連接網線水晶頭圖詳解-6
以上就是連接網線水晶頭的操作了。
