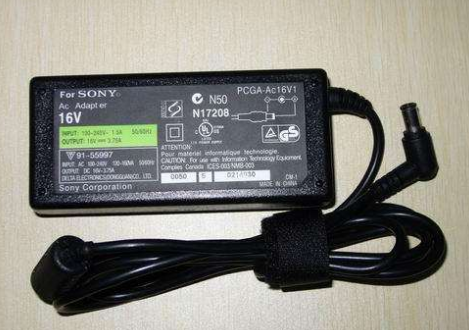

筆記本電腦的電源適配器均為全密封小體積設計,而其消耗的功率一般可達35W到90W,所以內部溫度較高,特別是在炎熱的夏天,觸摸工作中的電源適配器會有燙手的感覺。如果用戶需要修理的話,該怎么去拆解筆記本電源適配器?下面,小編給大伙演示拆解筆記本電源適配器的步流程。
電源適配器是我們平常司空見慣的電器用品,但有時候電源適配器也會出現一些故障,而換一個電源適配器的花費較為昂貴,所以有些人會拆開電源適配器來修理。對一般的用戶還是不知道該怎么去拆解筆記本電源適配器。下面小編給大伙介紹拆解筆記本電源適配器的操作步驟。

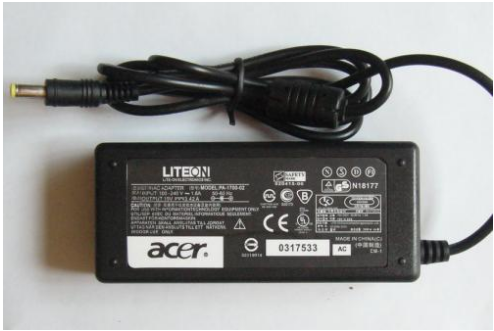

怎樣拆解筆記本電源適配器
筆記本電腦電源適配器的上下蓋為注塑封裝或是用強力膠粘合的,不用任何螺絲,所以一般只能借助暴力來破解。不過,只要方法得當,拆解后的電源適配器完全可以恢復原樣,不仔細觀察幾乎看不出有拆開過的痕跡。
拆解適配器圖詳解-1

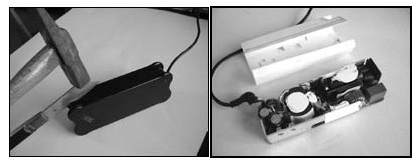

把電源適配器橫向側放置在白紙上,用電工刀刀刃沿電源適配器上下蓋之間的縫隙切入,然后用錘子敲擊電工刀刀背(如圖1),使電工刀從適配器上下蓋之間切進去。在適配器上下蓋之間的縫隙的不同位置,用電工刀的刀尖沿縫隙劃動,當上下蓋的某一部位首先裂開后,把刀尖深入,然后慢慢分開適配器的上下蓋。
適配器圖詳解-2

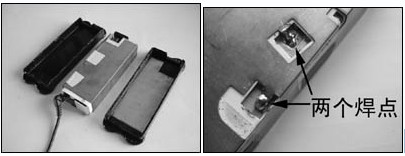

隨后打開外殼的電源適配器,可以看到適配器電路外面包有銅質的屏蔽層,用美工刀割開屏蔽層上的膠帶紙,再用電烙鐵焊開屏蔽層與內部電路板連接的兩個焊點(見下圖),即可取下屏蔽層。
適配器圖詳解-3
屏蔽層與電路板之間還隔有一層較厚的硬質塑料膜(如圖4),再用美工刀割開后,即可見到電路板的“廬山真面目”了
適配器圖詳解-4
電源適配器的構造:

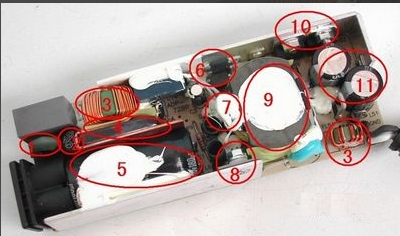

拆解適配器圖詳解-5
1. 壓敏電阻,其功能是當外界電壓過高時,壓敏電阻阻值迅速變得很小,與壓敏電阻串聯的保險絲被熔斷,從而保護其他電路不被燒壞。
2. 保險絲,規格為2.5A/250V,當電路中的電流過大時,保險絲會熔斷以保護其他元件。
3. 電感線圈(又稱扼流圈),主要功能是降低電磁干擾。
4. 整流橋,規格為D3SB,作用是把220V交流電變?yōu)橹绷麟姟?/p>
5. 濾波電容,規格為180μF/400V,作用是濾除直流電中的交流紋波,使電路工作更可靠。
6. 運放IC(集成電路),保護電路、電壓調節的重要組成部分。
7. 溫度探頭,用于探測電源適配器的內部溫度,當溫度高于某一設定值時(不同品牌的電源適配器,其設定的溫度閥值略有不同),保護電路會切斷適配器的電壓輸出,從而保護適配器不受損壞。
適配器圖詳解-6
8. 大功率開關管,是開關電源中的核心元件之一,開關電源能“一開一關”地工作,開關管功不可沒。
9. 開關變壓器,開關電源中的核心元件之一。
10. 次級整流管,功能是把低壓交流電變?yōu)榈蛪褐绷麟?。在IBM的電源適配器中,整流管往往是由兩個大功率并聯工作的,以獲得較大的電流輸出。
11. 次級濾波電容,規格為820μF/ 25V,共有兩個,起濾除低壓直流電中的紋波的作用。
除上述元件外,電路板上還有可調電位器及其他阻容元件。
關于拆解筆記本電源適配器的操作,小編跟大伙講到這了。
