工具/原料：

系統版本：windows10系統

品牌型號：聯想ThinkPad E14

軟件版本：cad

方法/步驟：

方法一：進行修復

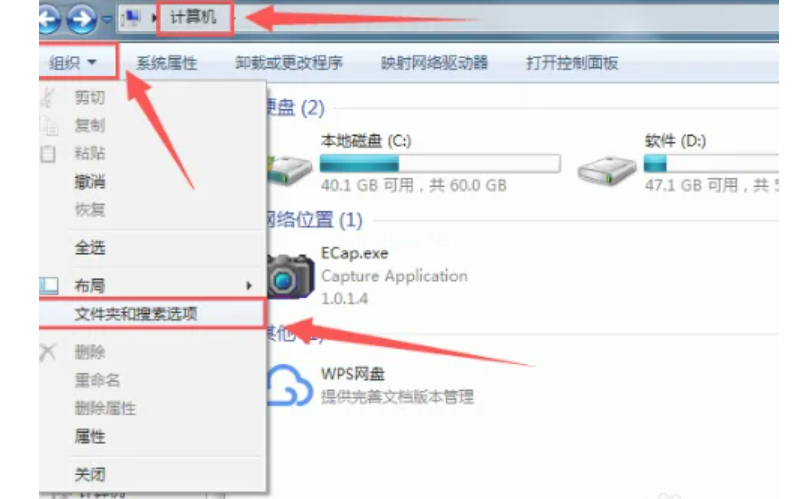

1、打開我的電腦，在左上角找到“工具”選項，在工具中找到“文件夾和搜索選項”：

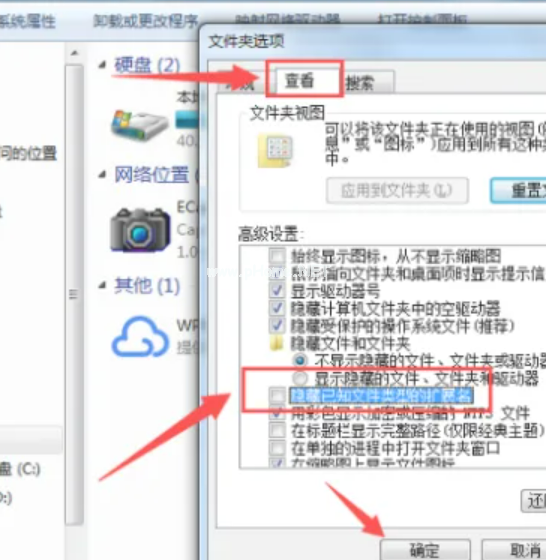

2、點擊打開，然后在打開的文件夾選項中找到“查看”，然后找到“隱藏已知文件類型的擴展名”，通過取消選擇將此功能關閉，然后點擊“確定”進行更改設置：

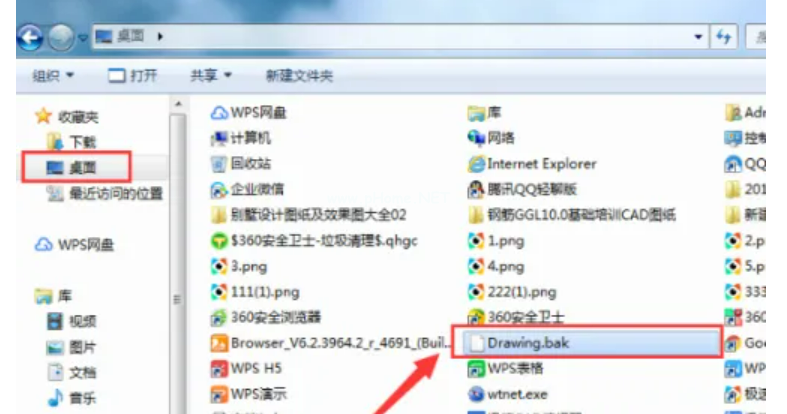

3、返回桌面，然后在桌面中找到提示圖形文件無效的文件;

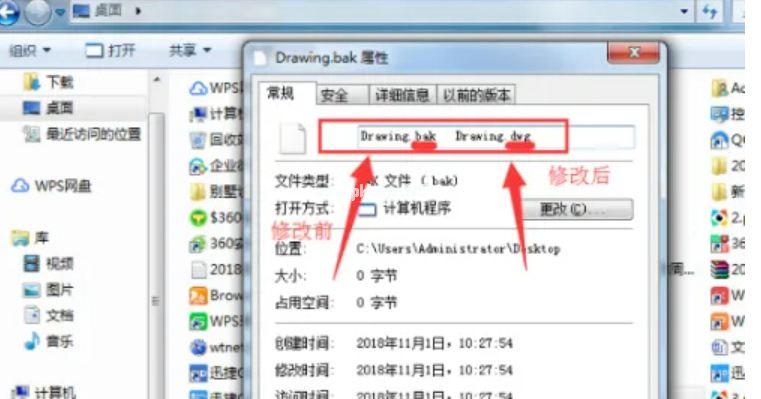

4、鼠標單擊選中此文件，然后單擊右鍵，找到最下面的屬性選項，點擊進入頁面，在“常規”選項中將文件的后綴由“.bak”更改成“.dwg”，然后點擊“確定”進行更改：

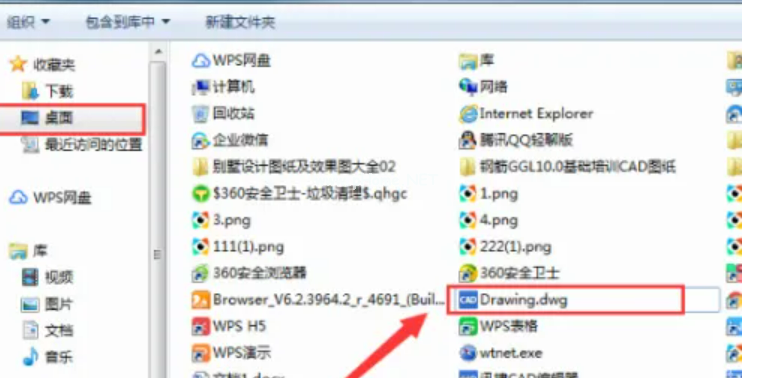

5、退出屬性頁面，返回桌面，再找到此文件，這個時候文件的格式已經變更，文件的圖標也已發生改變：

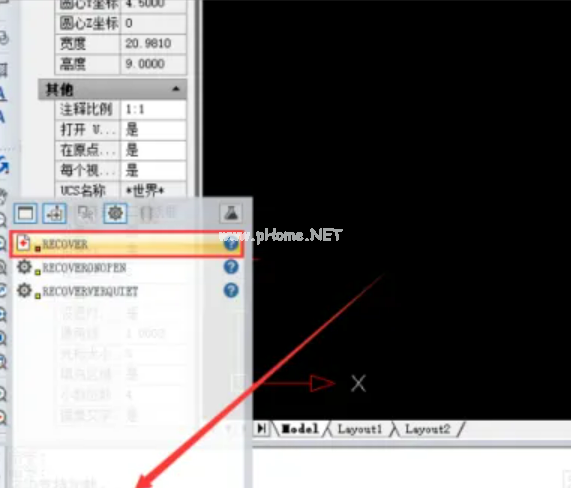

6、雙擊此文件進入圖紙頁面，接著在左下角的命令行中輸入“recover”命令，接著按鍵盤上的按回車鍵進行確認：

7、然后會彈出CAD修復頁面，在頁面中找到桌面上的文件，確認進行修復，等修復好后就可以正常在頁面中顯示此文件了：

方法二：更新至最新版本

在用低版本CAD軟件打開高版本圖紙文件時，系統會提示: 無法打開此圖形，因?yàn)樗鞘褂酶掳姹緞?chuàng)建的?？梢詫D軟件更新至最新版本?；蛘哂盟穗娔X中的高版本CAD軟件將圖紙文件另存為較低版本再打開。

總結：

方法一：進行修復

方法二：更新至最新版本
